US2022166279(JP)

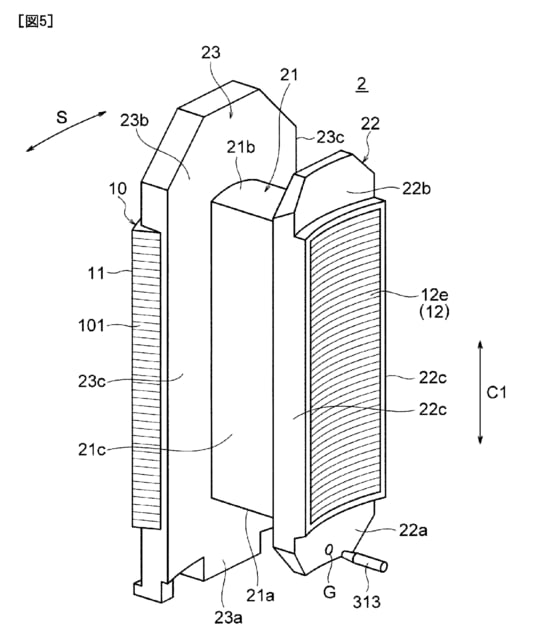

[0068] As illustrated in FIG. 5, a gate mark G is formed on the first wall portion 22 a of the inner wall portion 22 .
【００５１】
また、図５に示すように、内側壁部２２の第１の壁部２２ａには、ゲート痕Ｇが形成されている。
The gate mark G is a portion corresponding to a gate 313 of a molding mold used for molding of the insulator 2 .
ゲート痕Ｇは、インシュレータ２の成形に用いる成形金型のゲート３１３に対応する部分である。
The gate mark G is formed, for example, as a concave portion or a convex portion on a surface on the inner side in the radial direction of the first wall portion 22 a of the inner wall portion 22 .
ゲート痕Ｇは、例えば、内側壁部２２の第１の壁部２２ａの径方向内側の面に、凹部または凸部として形成されている。
US2020251942(JP)
[0067] FIG. 6 is a partial plan view illustrating the mold resin unit 12 molded by the molded body forming process as viewed in the axial direction.
【００５６】
図６は、成形体形成工程で成形されたモールド樹脂部１２の軸方向視の部分平面図である。
In the molded body forming process, the metal mold is filled with the molten resin material from the gate, and the mold resin unit 12 is protruded from the metal mold by the ejector mechanism.
成形体形成工程においては、ゲート部から溶融した樹脂材料が金型内に充填され、イジェクター機構により金型からモールド樹脂部１２が突き出される。
After the molded body forming process, the mold resin unit 12 has gate marks G 1 , G 2 and ejector marks E 1 , E 2 , E 3 .
成形体形成工程後のモールド樹脂部１２は、ゲート痕Ｇ１，Ｇ２とイジェクター痕Ｅ１，Ｅ２，Ｅ３とを有する。
